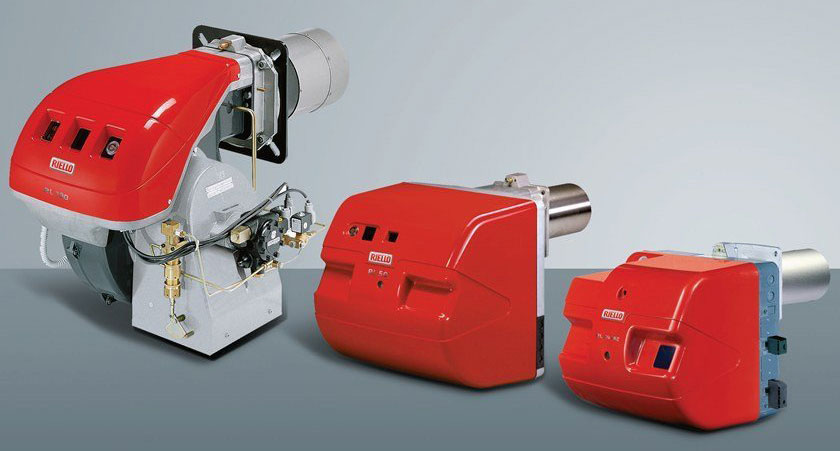

Газовая горелка Riello RS для котлов Sime

Riello RS - прогрессивные вентиляторные газовые горелки с двухступенчатым режимом работы. Горелки Riello RS предназначены для использования в водогрейных, паровых, масляных (на диатермическом масле) котлах средней мощности. Газовые горелки Riello RS включают в себя модели мощностью от 45 до 2290 кВт.

Горелки Riello серии RS могут работать в одноступенчатом (включено или выключено) или двухступенчатом (сильное или слабое пламя) режиме работы.

Газовые горелки Riello серии RS 34 и RS 34 отличаются низкими выбросами оксидов азота (Low NOx). Низкие выбросы оксидов азота позволяют использовать горелки Riello RS на объектах с ограничениями по выбросам вредных веществ в окружающую среду.

Модельный ряд горелок Riello RS

Riello RS 34 - двухступенчатая газовая горелка, тепловая мощность - 70-390 кВт.
Riello RS 44 - двухступенчатая газовая горелка, тепловая мощность - 100-550 кВт.
Riello RS 50 - двухступенчатая газовая горелка, тепловая мощность - 116-581 кВт.

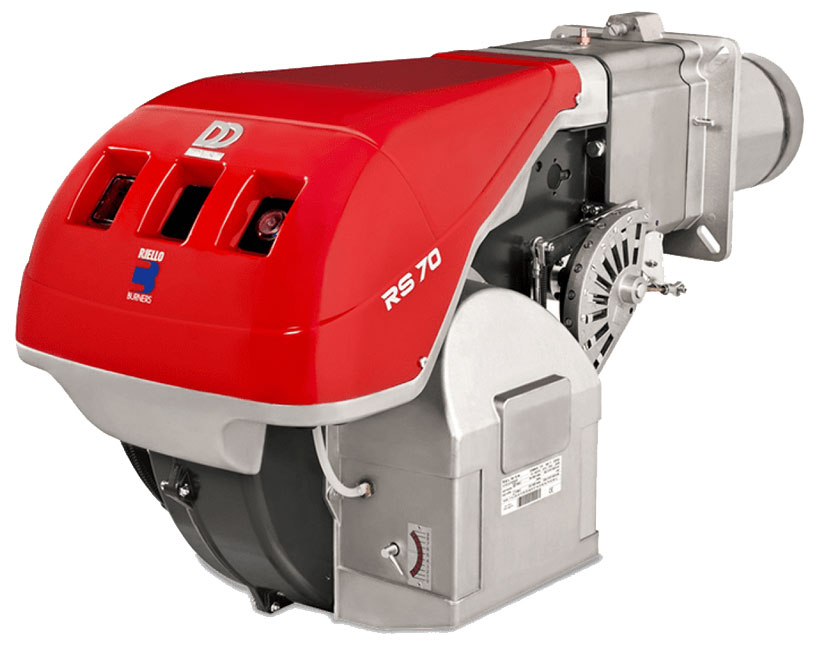

Riello RS 70 - двухступенчатая газовая горелка, тепловая мощность - 192-814 кВт.
Riello RS 100 - двухступенчатая газовая горелка, тепловая мощность - 232-1163 кВт.
Riello RS 130 - двухступенчатая газовая горелка, тепловая мощность - 372-1512 кВт.
Riello RS 190 - двухступенчатая газовая горелка, тепловая мощность - 470-2290 кВт.

Функциональные характеристики горелок Riello RS

Фронтальный доступ ко всем узлам горелки;
Настройка горелки без снятия с теплогенератора;
Наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
Наличие газовой дроссельной заслонки, управляемой серводвигателем (позволяет использовать с горелкой одноступенчатую газовую рампу или мультиблок);
Регулировка геометрических параметров головки горелки в зависимости от мощности горелки;
Возможность визуальной и инструментальной (посредством персонального компьютера) диагностики горелки;
Вентилятор горелки со специальной формой лопастей (пониженный уровень шума).
Наличие на корпусе горелки разъемов для электрических подключений, упрощающее монтаж и техническое обслуживание.

Технические характеристики горелок Riello RS

Технические характеристики	Riello RS 34	Riello RS 44	Riello RS 50	Riello RS 70	Riello RS 100	Riello RS 130	Riello RS 190
Мощность 2-я ступень, кВт*	125-390	200-550	290-581	465-814	698-1163	930-1512	1279-2290
Мощность 2-я ступень, Мкал/ч*	108-336	172-473	249-500	400-700	6000-1000	800-1300	1100-1970
Мощность минимальная 1-я ступень, кВт*	70	100	116	192	232	372	470
Мощность минимальная 1-я ступень, Мкал/ч*	60	86	100	165	200	320	405
Топливо, природный газ	G20, G21, G22, G23, G25	G20, G21, G22, G23, G25	G20	G20	G20	G20	G20, G21, G22, G23, G25
Низшая теплотворная способность, кВт/м³	G20 - 9,45 G25 - 8,13	G20 - 9,45 G25 - 8,13	10	10	10	10	G20 - 10 G25 - 8,6
Низшая теплотворная способность, Мкал/м³	G20 - 8,2 G25 - 7,0	G20 - 8,2 G25 - 7,0	8,6	8,6	8,6	8,6	G20 - 8,6 G25 - 7,4
Абсолютная плотность, кг/м³	G20 - 0,71 G25 - 0,78	G20 - 0,71 G25 - 0,78	0,71	0,71	0,71	0,71	G20 - 0,71 G25 - 0,78
Максимальный расход, м³/ч	G20 - 41 G25 - 48	G20 - 58 G25 - 67,6	58	81	116	151	G20 - 230 G25 - 267
Давление при максимальной производи- тельности, мбар**	G20 - 7,1 G25 - 10,7	G20 - 9 G25 - 13,5	7,2	10,3	9,3	8,6	G20 - 15 G25 - 22
Температура в помещении, °С	0-40	0-40	0-40	0-40	0-40	0-40	0-40
Температура воздуха горения, °С макс.	60	60	60	60	60	60	60
Электропитание, В	230, ±10%	230, ±10%	230-400 с нейтралью, ±10 %	230-400 с нейтралью, ±10%	230-400 с нейтралью, ±10%	230-400 с нейтралью, ±10%	230-400 с нейтралью, ±10%
Электропитание, Гц	50/60 - одна фаза	50/60 - одна фаза	50 - три фазы	50 - три фазы	50 - три фазы	50 - три фазы	50 - три фазы
Электродвигатель, об/мин	2800/3400	2820/3400	2800	2800	2800	2800	2800
Электродвигатель, Вт	300	420	650	1100	1500	2200	4500
Электродвигатель, В	220/240	220/240	220/240 380/415	220/240 380/415	220/240 380/415	220/240 380/415	220/240 380/415
Электродвигатель, А	3,2	3,5	3-1,7	4,8-2,8	5,9-3,4	8,8-5,1	15,8-9,1
Трансформатор розжига, V1 - V2	230 В - 1 х15 кВ	230 В - 1 х15 кВ	230 В - 1х8 кВ	230 В - 1×8 кВ	230 В - 1×8 кВ	230 В - 1×8 кВ	230 В - 1×8 кВ
Трансформатор розжига, I1 - I2	1 А - 25 мА	1 А - 25 мА	1 А - 20 мА	1 А - 20 мА	1 А - 20 мА	1 А - 20 мА	1 А - 20 мА
Потребляемая электрическая мощность, Вт макс.	600	700	750	1400	1800	2600	5500
Степень защиты	IP 40	IP 40	IP 44	IP 44	IP 44	IP 44	IP 44
Шум, дБ***	70	72	72	75	77	78,5	83,1
Вес, кг	37	39	41	70	73	76	82

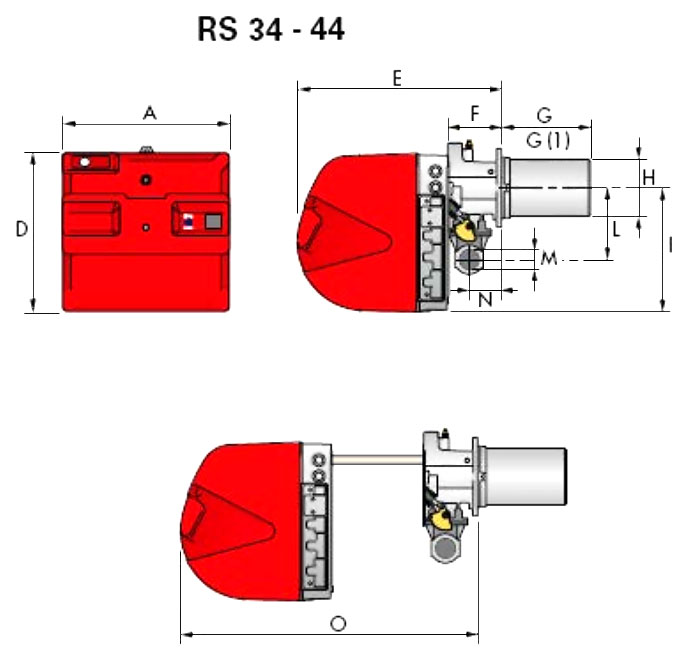

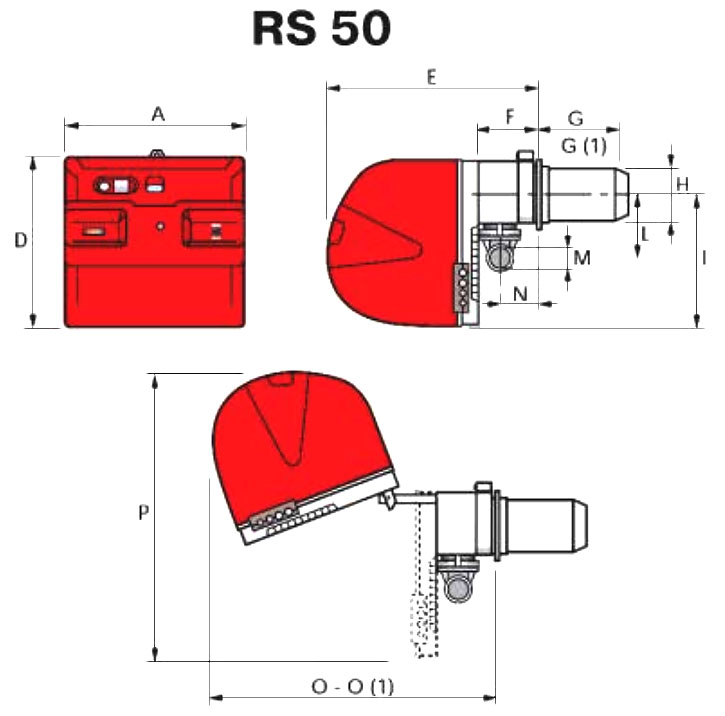

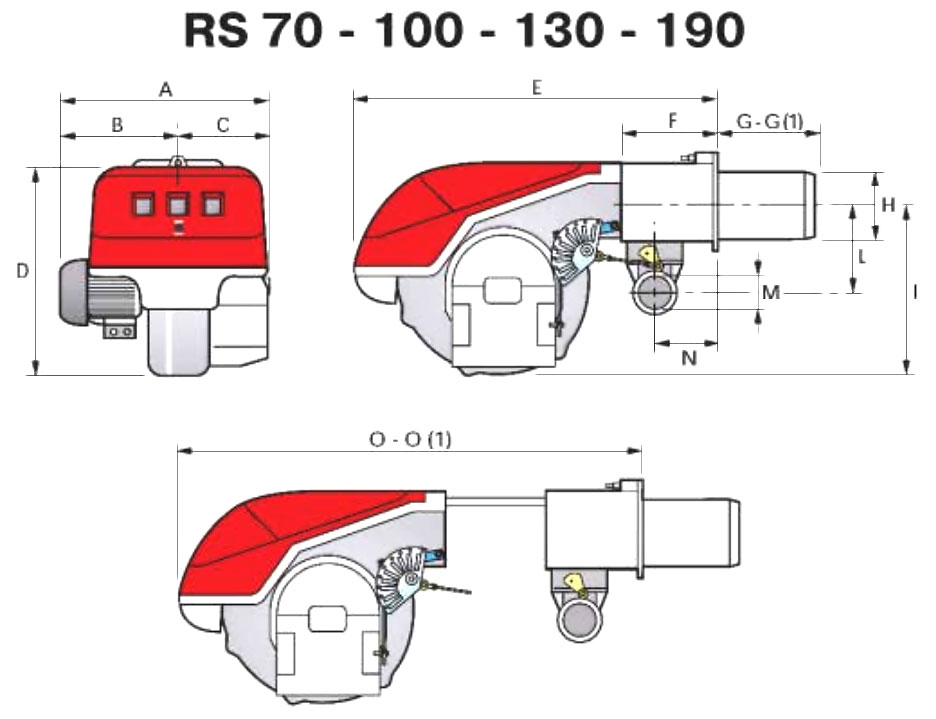

Размеры горелок Riello RS

Габаритные размеры горелок Riello RS

Размер	Riello RS 34	Riello RS 44	Riello RS 50	Riello RS 70	Riello RS 100	Riello RS 130	Riello RS 190
A, мм	442	442	476	511	527	553	681
B, мм	-	-	-	296	312	338	366
C, мм	-	-	-	215	215	215	315
D, мм	422	422	474	555	555	555	555
E, мм	508	508	580	840	840	840	872
F, мм	138	138	164	214	214	214	246
G-G(1), мм	216-351	216-351	216-351	250-385	250-385	280-415	372-530
H, мм	140	152	152	179	179	189	222
I, мм	305	305	352	430	430	430	430
L, мм	177	177	168	221	221	221	186
M, мм	1 1/2"	1 1/2"	1 1/2"	2"	2"	2"	2"
N, мм	84	84	108	134	134	134	150
O-O(1), мм	780	780	810	1161-1296	1161-1296	1161-1296	1312
P, мм	-	-	719	-	-	-	-

Стандартная комплектация горелок Riello RS

Комплектация горелок Riello RS 34-44

Фланец для газовой рампы - 1 шт.
Прокладка для фланца - 1 шт.
Винты крепежные для фланца М8х25 - 4 шт.
Винты для крепления фланца горелки к котлу М8х25 - 4 шт.
Тепловой экран - 1 шт.
Штекеры для электрических соединений - 3 шт.
Руководство - 1 шт.
Каталог запчастей - 1 шт.

Комплектация горелок Riello RS 50

Фланец для газовой рампы - 1 шт.
Прокладка для фланца - 1 шт.
Винты крепежные для фланца М8х25 - 4 шт.
Теплоизоляционная прокладка - 1 шт.
Винты для крепления фланца горелки к котлу: М8х25 - 4 шт.
Кабельные сальники для электропроводки - 6 шт.
Инструкция по монтажу и эксплуатации - 1 шт.
Каталог запчастей - 1 шт.

Комплектация горелок Riello RS 70-100-130

Фланец для газовой рампы - 1 шт.
Уплотнение к фланцу - 1 шт.
Винты M10×35 для крепления фланца к горелке - 4 шт.
Теплоизоляционная прокладка - 1 шт.
Удлинители 6 A для направляющих 15 A (только для моделей с соплом 385-415 мм) - 2 шт.
Винты M12×35 для крепления фланца горелки к котлу - 4 шт.
Руководство по эксплуатации - 1 шт.
Каталог запасных частей - 1 шт.

Комплектация горелок Riello RS 190

Прокладка для газовой рампы - 1 шт.
Прокладка для фланца - 1 шт.
Винты крепежные для фланца М10х35 - 4 шт.
Теплоизолирующая прокладка - 1 шт.
Винты для крепления фланца горелки к котлу: М12 х35 - 4 шт.
Инструкция - 1 шт.
Спецификация запчастей - 1 шт.

Дополнительные принадлежности горелок Riello RS

Удлинитель головки, который используется в том случае, если конструкция теплогенератора предполагает использование горелки Riello RS с длиной головки большей, чем стандартная.
Ограничительная вставка, которая используется при необходимости использования горелки с длиной головки меньше стандартной.
Блок непрерывной вентиляции. В некоторых технологических процессах возникает необходимость осуществлять подачу воздуха в камеру сгорания теплогенератора непрерывно. Для этого горелку нужно оснастить блоком непрерывной вентиляции, который обеспечит работу вентилятора в то время, когда горелка находится в режиме ожидания.
Звукоизолирующий кожух, который позволяет при необходимости снизить уровень шума от работающей горелки.
Комплект для работы горелки на сжиженном газе, который необходим для сжигания сжиженного нефтяного газа и устанавливается в головку горелки.
Комплект для снижения вибрации, который предназначен для снижения вибрации, возникающей из-за резонанса при использовании с различными теплогенераторами.
Комплект для подключения персонального компьютера к автомату горения, который состоит из соединительного кабеля и СD с программным обеспечением.
Реле максимального давления газа, который по необходимости устанавливается в горелку. В горелках Riello RS 34-44 предусмотрены специальные контакты для подключения.
Комплект для поствентиляции, который продлевает работу вентилятора после остановки горелки.
Реле со свободными контактами, которое предназначено для дистанционной передачи сигнала от горелки, например, о работе или блокировке горелки.
Счетчик часов работы.
