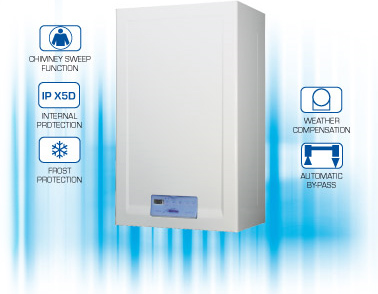

Котлы SIME FORMAT DGT
Высокая мощность при малых габаритах
Format DGT это компактный настенный котел, который, благодаря своим малым размерам, является идеальным решением для малогабаритного жилья. Его применение особенно востребовано в новых многоквартирных домах, где мало свободного пространства, а вопрос теплоснабжения должен быть решен на высоком уровне. Элегантный дизайн, простота использования и широкие технические возможности могут удовлетворить любые потребности в отоплении и производстве горячей воды с качеством SIME.
Format DGT соответствует Директивам по Газу CEE 90/396, Электромагнитной защиты 2004/108/CE, Низкого напряжения 2006/95/CE и Энергосбережения CEE 92/42.
Функциональность
Панель управления котла Format DGT воплощает в себе удобство и функциональность. SIME использовала технологию емкостного сопротивления, что позволило применить сенсорные кнопки. Такое решение привело к отсутствию механических кнопок, что обеспечивает долговечность в эксплуатации, а также более высокий класс электрозащиты (IPX5D). Простое, интуитивно понятное управление делают эксплуатацию котла удобной, а ЖК дисплей и светодиоды визуально показывают информацию о текущих рабочих параметрах котла или его неисправности.
 |
Компоненты панели управления
- ЖК дисплей
- Красная ламп.: сигнал о неисправности
- Зеленая ламп.: сигнал о нажатии кнопки
- Кнопка выбора режима работы котла: “вкл/выкл”, “зима”, “лето” и “сброс”
- Кнопка настройки системы ГВС
- Кнопка настройки системы отопления
- Кнопки изменения параметров
- Кнопки выбора строки параметровдля настройки
|
Передовые технологии
Format DGT - это котел с широкими техническими возможностями. Он оснащен автоматическим розжигом, электродом ионизации (обнаружения) пламени, ЖК дисплеем, модуляцией мощности в режимах отопления и ГВС, системой защиты котла от замерзания, работающей при температуре окружающей среды ниже -5°С. При подключенном датчике наружной температуры котел может работать по заданному отопительному графику, что позволяет экономить расходы на отопление. При подключении к котлу доп. комплекта он может управлять контуром солнечных панелей в составе системы ГВС. В состав комплекта входит 3-х ходовой смесительный термостатический клапан и датчик NTC, который измеряет температуру воды в бойлере гелиосистемы, тем самым определяя необходимость включения котла в режиме ГВС для догрева горячей воды из условия установленной пользователем температуры горячей воды (кнопка “5").
Технические особенности
| |
| Циркуляционный насос с автоматическим клапаном выпуска воздуха |
 |
| Дифференциальный прессостат, контролирующий работу вентилятора |
|
| Предохранительный клапан контура отопления на 3 бар |
|
| Автоматический и ручной байпас между подачей и обраткой системы отопления |
|
| Функция “трубочиста” для самодиагностики процесса горения газа |
|
| Механический фильтр на входе холодной воды |
|
| Датчик расхода горячей воды |
|
| Датчик утечки дымовых газов с отображением аварии на ЖК дисплее |
|
| Возможность подключения выносных контроллеров CR63 и CR73 |
|
Технические характеристики
FORMAT DGT
|
|
25 OF |
25 BF |
30 BF |
| Тепловая мощность |
|
|
|
|
|
Номинальная
|
кВт |
22,8 |
23,6 |
27,8 |
|
Минимальная
|
кВт |
8,5 |
7,5 |
9,0 |
| Тепловая нагрузка |
кВт |
25,0 |
25,5 |
30,0 |
КПД при номинальной мощности
|
% |
91,3 |
93,0 |
93,3 |
КПД при 30% номинальной мощности
|
% |
90,1 |
90,5 |
91,1 |
| Класс эффективности (CEE 92/42) |
|
★★ |
★★★ |
★★★ |
Потребление электроэнергии
|
Вт
|
85 |
110 |
115 |
Класс электрозащиты
|
IP |
X4D |
X5D |
X5D |
Температура в контуре отопления
|
°C |
40/80 |
40/80 |
40/80 |
| Объем воды в котле |
л |
1,35 |
1,20 |
1,43 |
| Макс. давление воды в системе |
бар |
3 |
3 |
3 |
| Расширительный бак, объем/давление |
л/бар |
6/1,2 |
6/1,2 |
6/1,2 |
| Температура в контуре ГВС |
°C |
30/60 |
30/60 |
30/60 |
| Производительность ГВС по EN 625 |
л/мин |
10,9 |
11,3 |
13,0 |
| Производительность ГВС при Δt 30°C |
л/мин |
10,9 |
11,3 |
13,4 |
| Мин./макс. давление в контуре ГВС |
бар |
0,2/7,0 |
0,2/7,0 |
0,2/7,0 |
| Макс. горизонт. длина коакс. труб ø 60/100 |
м |
- |
3,5 |
3 |
| Макс. горизонт. длина коакс. труб ø 80/125 |
м |
- |
6 |
6 |
| Макс. горизонт. длина разд. труб ø 80+80 |
м |
- |
15+15 |
12+12 |
| Класс NOx |
мг/кВт*ч |
3 (< 150) |
3 (< 150) |
3(<150) |
| Вес |
кг |
26 |
30 |
31 |
Размеры - Гидравлические подключения
Модель “25 OF”
Модели “25-30 ВF”
|
Размеры
|
| |
L mm |
K mm |
| 25 OF |
450 |
- |
| 25 BF |
400 |
203 |
| 30 BF |
450 |
221 |
Подключения
|
| |
Диаметр |
| M |
Подача отопления |
3/4" |
| R |
Обратка отопления |
3/4" |
| G |
Подключение газа |
3/4" |
| E |
Вход холодной воды |
1/2" |
| U |
Выход горячей воды |
1/2" |
| Компания оставляет за собой право изменения внешнего вида, размеров и технических характеристик продукции. |
|
