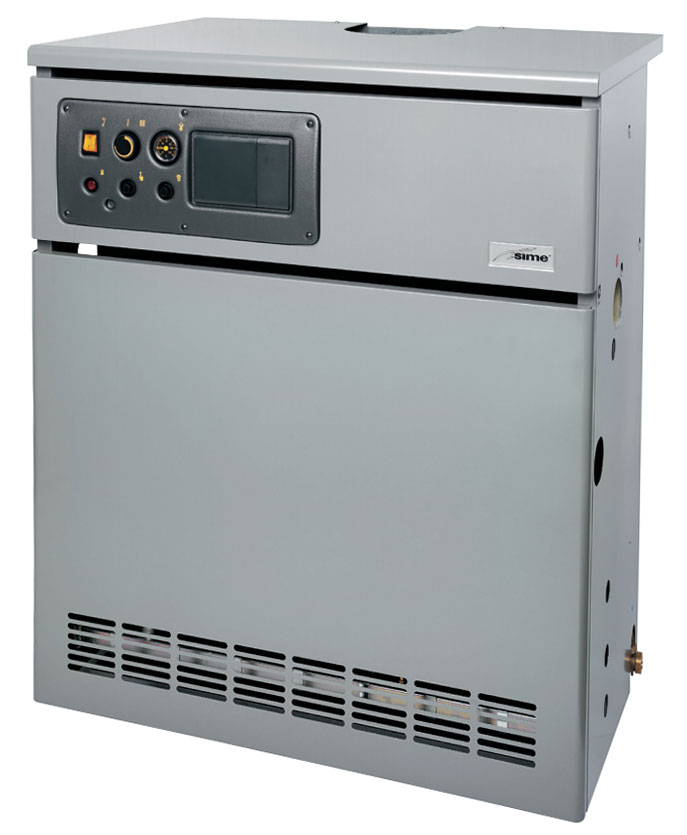

Котлы Sime серии RMG Mk.II
Напольные чугунные газовые котлы Sime (Симе) серии RMG предназначены для отопления жилых и промышленных помещений средних и больших объемов. Преимущество котлов этой серии заключается в их атмосферной горелке – эти котлы могут стабильно работать при низком давлении в магистрали – до 7,5 миллибар, что очень важно для котлов работающих в России. Кроме того, применение атмосферной горелки делает котлы бесшумными. И еще одна из особенностей заключается в том, что теплообменник сделан из качественного чугуна, а это значит – он практически не подвержен коррозии.
Теплоцентраль
Газовые чугунные котлы RMG Mk.II спроектированы для реализации центральных отопительных систем средней и высокой мощности с возможностью подсоединения генератора. Гамма котлов RMG Mk.II позволяет выбирать модели мощностью от 70 до 108 кВт.
Котлоагрегаты могут быть изменены для работы на другом газе.
RMG Mk.II соответствуют Директиве по газу CEE 90/396, электромагнитной совместимости CEE 89/336, низкому напряжению CEE 73/23 и К.П.Д. CEE 92/42.
Модульное расположение
Для точной регулировки мощности в больших зданиях возможна модульная установка из нескольких котлов RMG Mk.II. При помощи многофункционального климатического регулятора RVA 43 можно управлять всеми функциями котла (каскада), получая существенную экономию газа и полный контроль над температурой в помещении. RVA 43 применяется также для последовательного соединения и управления каскадом до 16 котлов.
Такие системы позволяют управлять двумя-тремя последовательно установленными котлами с насосами и зоновыми клапанами и, при необходимости, внешним бойлером.
Простота управления
Панель управления очень проста. Серийная версия предусматривает возможность установки климатического терморегулятора (RVA43), который вместе с внешним зондом повышает средний сезонный уровень работы системы и ее общий К.П.Д.
 |

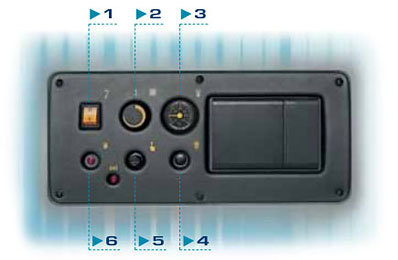

Компоненты панели управления
|
1. Общий выключатель |
2. Терморегулятор |
3. Термометр |
4. Прибор безопасности дыма |
5. Термометр |
6. Предохранительный термостат |
7. Рубильник запуска после блокировки |
|
Надежность и гибкость в эксплуатации
Двухэтапное горение в моделях RMG Mk.II гарантирует лучшую теплоотдачу и сдерживает феномен тепловой инерции.
Возможность изменения стороны соединений ускоряет и упрощает процесс установки котлов. Небольшой размер модели RMG Mk.II позволяет осуществлять установку в помещения с ограниченным свободным местом.
Модулирующая мощность
Повышение качества работы котлов происходит благодаря мультифункциональному климатическому регулятору RVA 43 (опция). Эта система гарантирует высокий сезонный К.П.Д., снижает затраты на газ благодаря эффективному использованию скользящих температур и, предоставляя, таким образом, высокий уровень комфорта. Централь RVA 43 действует по принципу климатического терморегулятора с подсоединением к внешнему зонду.
Многофункциональный климатический регулятор RVA 43 способен:
- Управлять каскадными соединениями до трех генераторов;
- Управлять постоянной модуляцией мощности;
- Последовательно по-одному включать и выключать генераторы;
- Самоадаптироваться запросам уровня тепла (через внешний зонд);
- Автоматически управлять переворотом последовательности работы котлов;
- Управлять системой в зависимости от внешней температуры;
- Автоматически переключать функцию лето/зима, если температура заходит за установленные лимиты;
- Включать и отключать ГВС с помощью кнопки на регуляторе (если в систему введен внешний бойлер);
- Недельным программированием управлять санитарной функцией (если в систему введен внешний бойлер);
- Давать первостепенность производству горячей воды (если в систему введен внешний бойлер);
- Гарантировать диагностику неполадок.

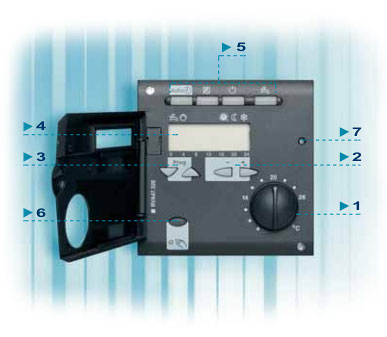

Панель управления RVA 43
|
 |
1. Установка температуры помещения |
2. Выбор параметров |
3. Установка данных на выбранном параметре |
4. Экран установленных данных, установки и рабочее состояние |
5. Кнопки режима работы |
6. Кнопка функции с лампочкой для ручной установки |
7. Возможность подсоединения компьютера для диагностики и ухода |
|
Чугунная душа
Чугун является сплавом, долго сохраняющим свои свойства, неподдающимся износу и ставшим синонимом надежности и простоты ухода.
Структура секций приводит к отличным результатам горения с пониженным выводом вредных газов в окружающую среду. Такой эффект достигнут блягодаря многолетниму опыту Sime в проектировке и производстве чугунных теплообменников.
Технические характеристики
RMG Mk.II
|
|
70 Mk.II
|
80 Mk.II |
90 Mk.II |
100 Mk.II |
110 Mk.II |
Тепловая мощность |
кВт (кКал/ч) |
49,1-70,1
(42.200-60.300) |
56,0-78,7
(48.200-67.700) |
63,0-90,0
(54.200-77.400) |
69,9-98,6
(60.100-84.800) |
74,7-107,9
(64.200-92.800) |
Номинальный расход тепла
|
кВт (кКал/ч) |
77,9
(67.000) |
87,4
(75.200) |
100,0
(86.000) |
109,5
(94.200) |
120,5
(103.600) |
КПД при номинальной мощности
|
% |
90,1 |
90,0 |
90,0 |
89,9 |
89,5 |
КПД при 30% номинальной мощности
|
% |
87,1 |
87,2 |
87,4 |
87,5 |
86,4 |
Количество секций
|
№
|
8 |
9 |
10 |
11 |
12 |
Потребление электроэнергии
|
Вт
|
16 |
16 |
16 |
16 |
69 |
Объем воды в котле |
л |
25 |
28 |
31 |
34 |
37 |
Макс. рабочее давление
|
бар |
4 |
4 |
4 |
4 |
4 |
Вес |
кг |
238 |
266 |
294 |
322 |
350 |
Размеры - Гидравлические подключения
 |
Подключения
|
|
Диаметр |
M |
Подача под давлением |
1 ½" |
R |
Обратный ход системы |
1 ½" |
G |
Подключение газа |
1" |
S |
Слив |
3/4" |
|

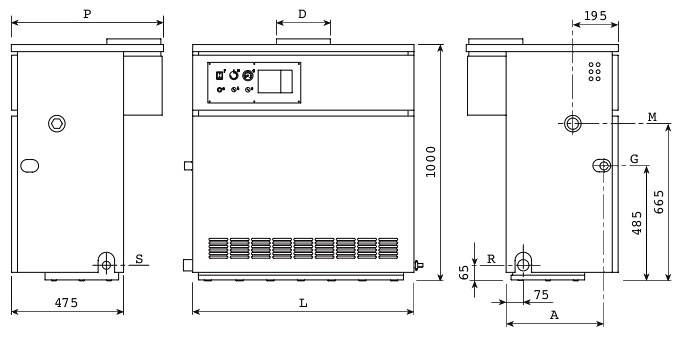

Размеры
|
Модель |
P mm |
D mm |
L mm |
A mm |
70 Mk.II
|
645 |
180 |
840 |
415 |
80 Mk.II |
645 |
180 |
940 |
415 |
90 Mk.II |
645 |
200 |
1040 |
415 |
100 Mk.II |
645 |
225 |
1140 |
415 |
110 Mk.II |
670 |
250 |
1240 |
400 |
|
Технические особенности котлов SIME серии RMG Mk.II
|
RMG Mk.II
|
Опции |
Электронная система розжига |
 |
|
Электрический клапан двойного закрытия при отсутствии пламени прекращает подачу газа |
 |
|
Климатический многофункциональный регулятор “RVA 43.222” управляет единичными котлами и последовательными соединениями до 16 котлов |
|
 |
Устройство дистанционного управления одной зоной “QAA 70” в системах с установленным климатическим регулятором “RVA 46.531” |
|
 |
Погружной датчик температуры котла/бойлера/зоны “QAZ 21” шнур L. 2000 |
|
 |
Система двухэтапного горения позволяет получить большую теплоотдачу и сдержать феномен тепловой инерции |
 |
|
Датчик наружной температуры “QAC 31” для автоматического включения регулировки подачи тепла |
|
 |
Накладной датчик температуры “QAD 21” подачи/возврата каскадных соединений или зоны |
|
 |
Соединение с вертикальными накопителями горячей воды из нержавеющей стали емкостью 500/1000/2000 литров |
|
 |
Мультифункциональный климатический регулятор “RVA 46.531” управляет единичными котлами или зоной в системах со смесительным клапаном или насосом |
|
 |
Предохранительный термостат и термометр контроля температуры воды контура отопления |
 |
|
Прибор безопасности дыма в случае отсутствия тяги в дымоходе блокирует работу котла |
 |
|
Инструкция по установке и эксплуатации котла SIME серии RMG Mk.II (*.pdf 612,0Kb)
Перечень и описание запчастей для котла SIME серии RMG Mk.II (*.rar 272,0Kb) |
